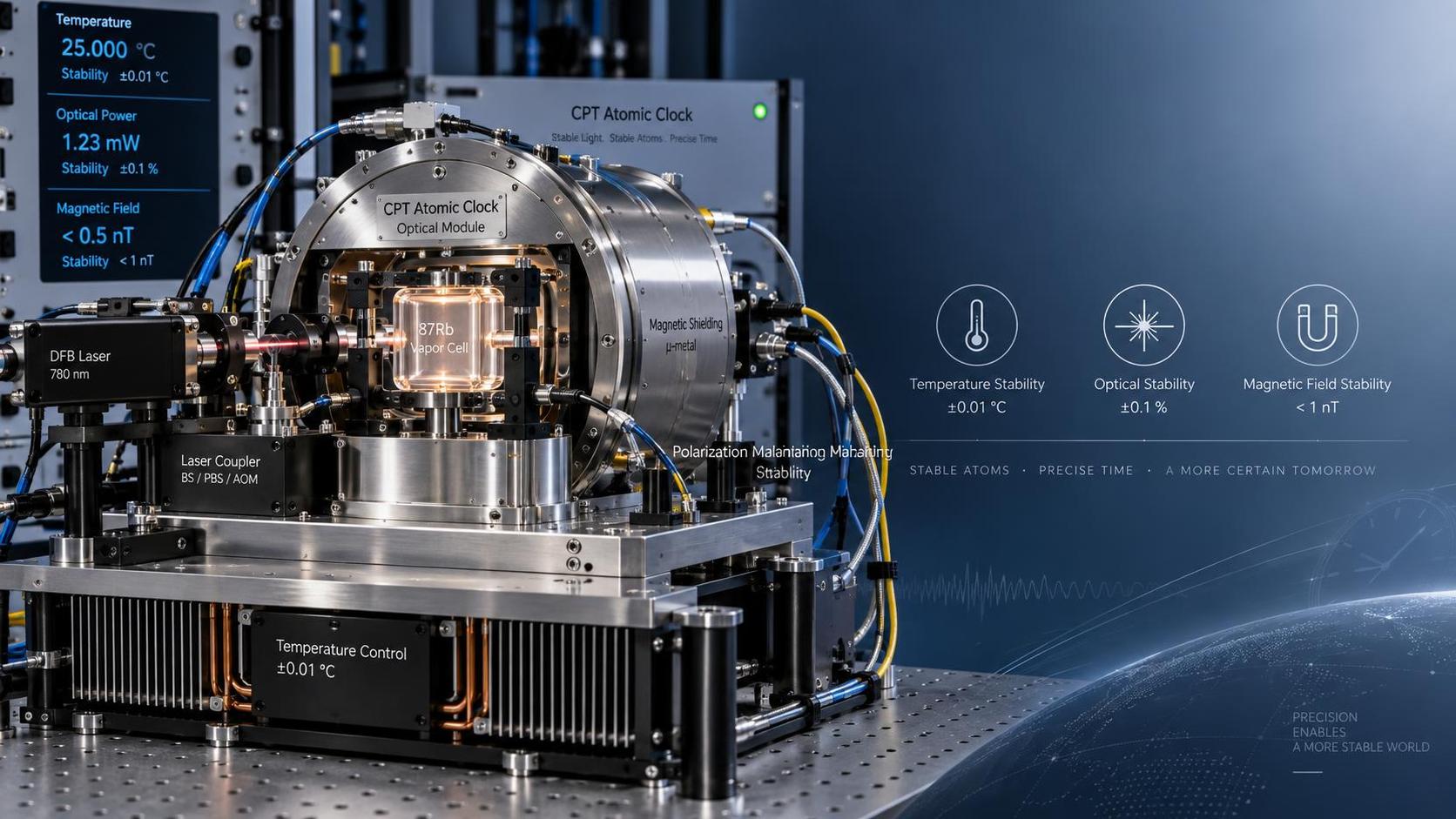

Un reloj atómico CPT que se aleja lentamente de su referencia no siempre presenta un error de calibración. En el servicio de campo, la deriva suele aparecer después de un cambio de temperatura del gabinete, un ajuste óptico, la sustitución de un componente de alimentación cercano o la reubicación de la unidad dentro de un rack. El reloj puede seguir bloqueado, informar un estado operativo normal y producir una salida utilizable; sin embargo, su estabilidad de frecuencia ya no coincide con el comportamiento esperado.

La respuesta más eficiente consiste en separar tres mecanismos ambientales antes de cambiar los ajustes internos:desplazamientos dependientes de la temperatura, desplazamientos inducidos por la luz y efectos de campos magnéticos. Cada uno puede desplazar la resonancia atómica, pero cada uno deja un patrón diferente en el registro de frecuencia, las señales del lazo de control y las condiciones de funcionamiento. Corregir el parámetro equivocado puede ocultar temporalmente el síntoma y empeorar la estabilidad a largo plazo.

Comience confirmando que la deriva es real

Antes de abrir la carcasa o ajustar el punto de bloqueo CPT, verifique la cadena de medición. Una deriva sospechada puede originarse en una referencia de comparación, un amplificador de distribución, una conexión de cable o un intervalo de medición demasiado corto para distinguir el ruido normal de un desplazamiento sostenido.

Compare la salida del reloj con una referencia trazable o suficientemente estable durante un intervalo adecuado para el problema observado. Registre al mismo tiempo las condiciones ambientales: temperatura de la sala, temperatura de la carcasa, tensión de alimentación, actividad de equipos cercanos y cualquier trabajo de servicio reciente. La pregunta útil no es solo «¿Cuánto se desplazó la salida?», sino también «¿Qué cambió al mismo tiempo?».

• Un desplazamiento suave que sigue el calentamiento y enfriamiento diarios suele indicar sensibilidad térmica.
• Un cambio posterior al ajuste de corriente láser, al mantenimiento de la trayectoria óptica o a la compensación por envejecimiento puede indicar un desplazamiento por luz.
• Un escalón o desplazamiento repetible cuando se encienden equipos cercanos puede indicar acoplamiento magnético.
• Las variaciones aleatorias sin correlación ambiental pueden requerir la inspección de la calidad de bloqueo, la electrónica, la integridad de la alimentación o las conexiones mecánicas antes de atribuir la causa al conjunto atómico.

No se base únicamente en el indicador de bloqueo del reloj. Un reloj atómico CPT puede permanecer bloqueado en una condición de resonancia distorsionada. El estado de bloqueo confirma que el servocontrol está funcionando; no demuestra que el centro de resonancia esté libre de perturbaciones ambientales.

Temperatura: más que un problema de temperatura ambiente

La temperatura suele ser el primer factor que se investiga porque afecta a varias partes del sistema a la vez. En un reloj CPT de celda de vapor, la temperatura de la celda influye en la densidad de vapor alcalino, la tasa de colisión, la absorción óptica, el contraste de resonancia, el ancho de línea y el desplazamiento de frecuencia relacionado con el gas tampón. Al mismo tiempo, la temperatura también modifica las características del diodo láser, la alineación de los componentes ópticos, la respuesta del fotodetector, los circuitos de microondas y la electrónica de referencia.

Una sala que parece estable todavía puede generar un problema. El flujo de aire de los equipos de refrigeración puede crear gradientes locales en la carcasa del reloj. Una unidad montada en rack puede recibir calor de una fuente de alimentación situada debajo o de un módulo de RF adyacente. La luz solar directa, una puerta de gabinete abierta o un filtro de aire limpiado recientemente pueden alterar el equilibrio térmico sin generar una alarma importante de temperatura ambiente.

Síntomas que sugieren un mecanismo térmico

La deriva térmica suele desarrollarse gradualmente y puede repetirse con los ciclos diarios de funcionamiento. La frecuencia de salida puede desplazarse en una dirección a medida que la carcasa se calienta después del encendido y luego estabilizarse cuando el control térmico interno alcanza el equilibrio. Otro patrón es un cambio de frecuencia que se correlaciona con los ciclos de HVAC, especialmente cuando el reloj está ubicado cerca de una rejilla de ventilación o en el borde de un gabinete.

Revise la telemetría disponible en lugar de juzgar solo por la salida externa. El comando del calentador de la celda, la temperatura medida de la celda, la corriente de control de temperatura del láser, la corriente de excitación del láser y las temperaturas de las placas internas pueden revelar si el sistema está compensando activamente un entorno cambiante. Un punto de ajuste estable no significa necesariamente condiciones térmicas estables: comandos de actuador elevados u oscilantes pueden mostrar que el controlador está trabajando más de lo habitual.

Comprobaciones prácticas de temperatura

1. Permita un calentamiento suficiente tras el restablecimiento de la alimentación, la reubicación o la apertura de la carcasa. Evite evaluar la deriva a largo plazo mientras los lazos térmicos internos aún se están estabilizando.
2. Compruebe que las entradas de aire, ventiladores, disipadores de calor y vías de ventilación no estén obstruidos. La acumulación de polvo puede no provocar una falla inmediata, pero puede elevar la temperatura local o aumentar los ciclos térmicos.
3. Mida la temperatura ambiente cerca de la carcasa en lugar de utilizar un sensor situado lejos en la sala. Revise varias posiciones si la instalación se encuentra en un rack de equipos denso.
4. Revise si los equipos cercanos han cambiado su ciclo de trabajo, consumo de energía o posición de instalación.
5. Inspeccione las interfaces térmicas y las conexiones de sensores solo de acuerdo con el procedimiento de servicio aplicable. Una conexión de sensor floja o un contacto térmico degradado pueden causar inestabilidad de control que se asemeja a una deriva ambiental.

Un diagnóstico controlado es más informativo que un ajuste aleatorio. Mantenga la temperatura circundante tan estable como sea práctico y observe si la pendiente de frecuencia disminuye después de alcanzar el equilibrio térmico. Si la deriva sigue de forma consistente un cambio conocido de temperatura de la carcasa, documente la dirección y magnitud de la correlación. Esta evidencia ayuda a distinguir la sensibilidad relacionada con la celda de un problema independiente de referencia electrónica o medición.

No cambie los ajustes del calentador de la celda de vapor simplemente para forzar que la salida vuelva hacia una referencia. El punto de ajuste del calentador está relacionado con las condiciones del vapor atómico y el comportamiento de resonancia. Un desplazamiento arbitrario puede reducir el error en una condición ambiental y aumentar la sensibilidad en otra.

Desplazamientos por luz: cuando el bloqueo óptico es estable pero la frecuencia no

El atrapamiento coherente de población depende de campos ópticos cuidadosamente controlados. Los cambios en la frecuencia láser, potencia óptica, equilibrio de bandas laterales, polarización, condiciones de modulación o modulación de amplitud residual pueden alterar la resonancia CPT observada. El resultado es un desplazamiento por luz: el centro de resonancia aparente se mueve aunque la transición atómica en sí no haya cambiado de la forma que asume el sistema de control.

Este problema suele aparecer después de un servicio que involucra electrónica de excitación láser, conectores ópticos, manipulación de fibra, componentes sensibles a la polarización o sustitución de un subconjunto fotónico. También puede desarrollarse gradualmente a medida que un emisor envejece y cambian la corriente requerida, la demanda de control de temperatura o su comportamiento espectral.

Qué examinar antes de tocar los ajustes ópticos

Primero determine si los valores de funcionamiento óptico del reloj se han alejado de su rango normal establecido. Compare los registros actuales con los datos de mantenimiento anteriores cuando estén disponibles. Las observaciones útiles incluyen la corriente de excitación láser, la salida del controlador de temperatura, la potencia óptica detectada, el nivel de CC del fotodetector, el contraste de señal CPT, la forma de la señal de error y los valores de corrección del servocontrol. Una única lectura de potencia óptica no es suficiente; la misma potencia total puede producir una respuesta atómica diferente si han cambiado la desintonización o la polarización.

La limpieza o reconexión de interfaces ópticas debe realizarse con el procedimiento y los materiales especificados. La contaminación puede reducir la potencia transmitida, pero una manipulación agresiva puede crear un problema mayor debido a daños en el conector, tensión en la fibra o comportamiento de polarización alterado. Cuando la trayectoria óptica está alineada en fábrica o sellada, los intentos de corrección externos deben detenerse en los puntos de diagnóstico accesibles.

Cuando se sospecha un desplazamiento óptico, realice un cambio controlado a la vez y permita que los lazos correspondientes se estabilicen. No altere simultáneamente la corriente láser, el punto de ajuste de temperatura, los ajustes de microondas y el control de frecuencia. Ese enfoque destruye la correlación necesaria para identificar la causa y puede dejar la unidad en una condición difícil de restaurar.

Campos magnéticos: pequeñas perturbaciones pueden convertirse en errores de frecuencia

La resonancia CPT es sensible a las condiciones magnéticas porque los niveles de energía atómica responden a los campos magnéticos mediante el efecto Zeeman. Muchos relojes utilizan un campo de polarización definido para establecer la condición de funcionamiento prevista y blindaje magnético para reducir la influencia externa. Por lo tanto, una perturbación puede surgir de un campo externo cambiante, un blindaje comprometido, un objeto cercano magnetizado o la inestabilidad en el circuito del campo de polarización.

Los problemas magnéticos se pasan por alto con frecuencia porque la fuente puede no formar parte del sistema de temporización. Los ventiladores de rack, transformadores, relés, fuentes de alimentación conmutadas, altavoces, motores, cables que transportan corriente, soportes magnéticos para herramientas e incluso un instrumento de servicio temporal colocado contra la carcasa pueden alterar el campo local. Los campos de CC y las variaciones de baja frecuencia merecen atención; una fuente de campo no necesita ser visiblemente grande ni estar activa de forma continua para crear cambios de frecuencia repetibles.

Patrones relacionados con el campo que vale la pena investigar

Un efecto magnético puede aparecer como un escalón cuando se energiza una unidad vecina, una modulación periódica vinculada a un motor o ciclo de alimentación, o un desplazamiento persistente después de mover el reloj. La deriva que cambia al abrir la puerta de un gabinete también puede ser significativa si la puerta, el pestillo o los accesorios montados contienen material magnético o alteran la geometría alrededor del conjunto blindado.

Comience con una inspección física. Retire las herramientas y accesorios magnéticos temporales del área inmediata. Siga los cables de alta corriente y módulos de alimentación cercanos al reloj. Compruebe si cambios recientes en el rack han colocado transformadores, inductores, altavoces o motores más cerca de la unidad. Después, observe el reloj mientras el equipo sospechoso se enciende y apaga de forma controlada, siempre que pueda hacerse sin afectar servicios esenciales.

Un medidor portátil de campo magnético puede respaldar la investigación, pero su lectura debe interpretarse con cuidado. La medición en el exterior de una carcasa blindada no revela directamente el campo en la celda de vapor. Su utilidad reside en localizar cambios, comparar ubicaciones e identificar fuentes activas. Si las mediciones externas muestran una correlación clara con el registro de frecuencia, el entorno de instalación requiere corrección incluso cuando el campo interno no pueda medirse directamente.

No intente desmagnetizar, retirar, reposicionar ni modificar los blindajes magnéticos internos sin autorización explícita de servicio. La geometría del blindaje, los componentes del campo de polarización y la alineación pueden formar parte de la condición de funcionamiento calibrada del reloj. El trabajo magnético interno generalmente requiere una verificación controlada posterior.

Una secuencia de aislamiento disciplinada

Cuando hay más de una causa posible, siga la evidencia en lugar del síntoma más visible. La temperatura, las condiciones ópticas y los campos magnéticos pueden interactuar. Por ejemplo, un cambio térmico puede desplazar la desintonización láser y crear lo que parece un desplazamiento por luz puro. Una fuente de alimentación cercana puede añadir tanto calor como interferencia magnética. El propósito de la siguiente secuencia es reducir una variable a la vez.

1. Estabilice la comparación. Confirme la referencia externa, la configuración de medición y el intervalo de observación.
2. Mantenga fijas las condiciones de instalación. Mantenga sin cambios la disposición del gabinete, el estado de refrigeración, el estado de los equipos cercanos y el tendido de cables mientras recopila una línea base.
3. Revise las tendencias internas. Busque cambios en el control de temperatura de la celda, control del láser, nivel de señal óptica, discriminador de bloqueo y puntos de monitorización relacionados con la polarización, si están disponibles.
4. Pruebe la correlación externa más plausible. Para una pendiente diaria, investigue el calor. Para un cambio relacionado con el servicio en hardware óptico, investigue las condiciones de luz. Para escalones relacionados con la conmutación, investigue fuentes magnéticas.
5. Aplique una corrección reversible. Mejore el flujo de aire, restaure la configuración óptica aprobada o aumente la separación respecto de una fuente de campo confirmada. No acumule varios cambios a la vez.
6. Verifique después de la estabilización. Continúe la comparación el tiempo suficiente para confirmar que la corrección cambió el patrón de deriva y no solo su desplazamiento instantáneo.

Mantenga un registro de mantenimiento que incluya el síntoma inicial, la referencia utilizada, el estado ambiental, los valores de estado internos, los cambios realizados y el comportamiento posterior al cambio. Para una deriva recurrente, este registro suele ser más valioso que un ajuste de frecuencia único, ya que muestra si el reloj se está volviendo más sensible, si un sistema de soporte es inestable o si el entorno de instalación ha cambiado.

Cuándo el problema debe ir más allá de la corrección rutinaria en el sitio

La escalación es apropiada cuando la frecuencia permanece anormal después de controlar las condiciones ambientales, cuando los lazos de control internos están cerca de sus límites operativos o cuando la calidad de la señal CPT ha cambiado sin una explicación externa accesible. El rebloqueo repetido, la oscilación del control del calentador, la saturación del control láser, las señales de error distorsionadas o una respuesta persistente relacionada con el campo pese a retirar las fuentes externas pueden indicar un problema de componente interno o alineación.

En esa etapa, conserve la evidencia de diagnóstico en lugar de seguir ajustando el reloj. Los datos de tendencias, las fotografías de la disposición de la instalación, los registros de los estados de los equipos cercanos y la secuencia de pruebas reversibles pueden ayudar a determinar si la siguiente acción es un servicio a nivel de módulo, una evaluación en fábrica o la corrección de la instalación circundante.

La recuperación fiable de un reloj atómico CPT depende menos de lograr que la salida coincida de inmediato y más de restaurar las condiciones en las que la resonancia atómica se mide correctamente. El control de temperatura, la estabilidad óptica y la limpieza magnética deben tratarse como rutas de diagnóstico independientes y verificarse después frente al mismo registro de referencia a largo plazo.
