Aplicación de relojes atómicos en sistemas de relojes sincronizados por satélite

Los relojes atómicos sirven como referencia temporal de alta precisión en sistemas de relojes sincronizados por satélite, mejorando significativamente la fiabilidad, la precisión y la adaptabilidad ambiental de los sistemas de reloj maestro-esclavo mediante la integración con sistemas satelitales GPS/BeiDou. A continuación, se presenta un análisis detallado de su aplicación desde la arquitectura técnica, la optimización del rendimiento y escenarios prácticos:

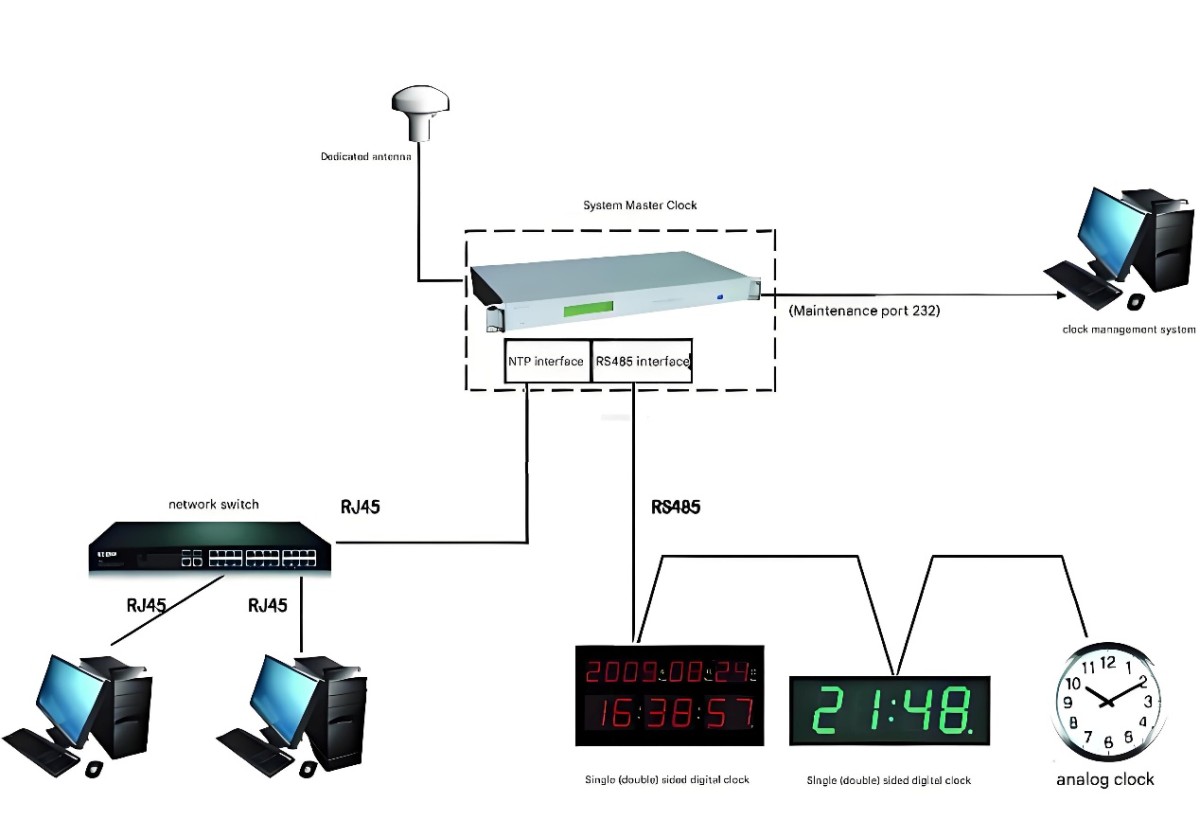

1. Integración técnica de relojes atómicos en sistemas maestro-esclavo

1. Arquitectura de redundancia de doble fuente
El reloj maestro integra un módulo de reloj atómico de rubidio a escala de chip y un receptor de satélite, formando un sistema de "temporización de satélite + retención de reloj atómico" de doble redundancia:

• En condiciones normales de señal de satélite: el reloj atómico se calibra continuamente utilizando señales GPS/BeiDou de 1 PPS (pulso por segundo) para eliminar la deriva de frecuencia a largo plazo.

• Durante cortes de señal satelital: cambia automáticamente al modo de retención de reloj atómico autónomo, manteniendo un error de cronometraje de <1 μs durante 24 horas (10 veces más preciso que los OCXO tradicionales).

• Distribuye señales de sincronización a través del protocolo IEEE 1588v2, lo que garantiza una precisión de sincronización en toda la red de ±100 ns.

2. Innovaciones en integración modular
Los relojes atómicos miniaturizados (30×30×10 mm) que utilizan tecnología de envasado al vacío MEMS están integrados en la placa base del reloj maestro:

• Compatible con arquitecturas de bus RS422/RS485, sin necesidad de modificar el cableado existente.

• Funciona en temperaturas extremas (-40 °C a +85 °C), adecuado para entornos hostiles como subestaciones y túneles.

• Consumo de energía <2W (90% menor que los relojes de cesio tradicionales), lo que permite un funcionamiento continuo 24 horas al día, 7 días a la semana.

2. Mejoras de rendimiento posibilitadas por los relojes atómicos

3. Escenarios de aplicación optimizados

1. Sincronización de la red eléctrica
En las subestaciones inteligentes, las unidades maestras de reloj atómico proporcionan referencias de tiempo a las PMU a través del código IRIG-B:

• Error de sincronización de toda la red <1μs, cumpliendo con los estándares IEC 61850-9-2.

• Mantiene la estabilidad de frecuencia <5e-12 incluso bajo fuertes interferencias electromagnéticas.

2. Programación precisa del transporte ferroviario
Relojes maestros mejorados atómicamente en sistemas de señalización del metro:

• Lograr una sincronización de posicionamiento de trenes a nivel de 10 ns para sistemas CBTC (control de trenes basado en comunicaciones).

• Acumule una desviación temporal de <10 μs durante 30 días en túneles sin acceso a satélites.

3. Sistemas de comercio financiero
Clústeres de relojes atómicos en las bolsas de valores:

• Habilite la sincronización de ±50 ns entre centros de datos.

• Entregue marcas de tiempo de nanosegundos a través de NTPv4, cumpliendo con los requisitos regulatorios de MiFID II.

4. Evolución tecnológica y estandarización

• I+D de relojes de red óptica: el prototipo de laboratorio de ArctiTech logra una estabilidad de frecuencia de 1e-16 utilizando átomos de estroncio, con planes de integración en relojes maestros de sexta generación para 2025.

• Cumplimiento: Los sistemas cumplen totalmente con la norma GB/T 25931-2010 (protocolo de sincronización de reloj de precisión) y la certificación CMA.

• Mantenimiento inteligente: los algoritmos de IA predicen las tendencias de deriva del reloj atómico y emiten alertas de calibración de 30 días para aumentar la eficiencia del mantenimiento en un 70%.

Conclusión
La profunda integración de los relojes atómicos con la sincronización satelital aborda la degradación del rendimiento de los sistemas tradicionales en entornos con bloqueo de señal. Al aprovechar la medición de precisión cuántica, los sistemas de reloj maestro-esclavo alcanzan una precisión de sincronización de nanosegundos. Esta arquitectura de "colaboración satélite-tierra" proporciona soluciones de cronometraje autónomas y de alta fiabilidad para el IoT industrial, las ciudades inteligentes y la infraestructura de nueva generación.
