Para los equipos de control de calidad y seguridad, la calificación de relojes atómicos CPT es esencial para verificar una temporización fiable en condiciones operativas reales en implementaciones exigentes de equipos e infraestructura.

Las pruebas de estabilidad, envejecimiento y estrés ambiental revelan cambios de rendimiento causados por variaciones de temperatura, vibración, variación de potencia, exposición electromagnética y operación sostenida durante el ciclo de vida previsto.

Un reloj calificado no solo es preciso en el momento del envío. Debe mantener un comportamiento de temporización predecible, recuperarse de forma segura ante perturbaciones y proporcionar evidencia que respalde las decisiones de liberación y seguridad.

Lo que los equipos de calidad y seguridad deben demostrar

La cuestión central de la calificación es si el reloj atómico CPT se mantendrá dentro de los límites especificados de frecuencia, temporización, potencia y seguridad durante condiciones de operación normales y anormales.

Para los equipos de fabricación óptica, una temporización inestable puede afectar la sincronización, la repetibilidad de las mediciones, el control de procesos, las comunicaciones y la trazabilidad en múltiples estaciones de producción y sistemas de inspección.

Por lo tanto, los equipos de calidad necesitan más que una cifra de rendimiento típica. Necesitan límites documentados, métodos de prueba, criterios de aceptación, registros de muestras y procedimientos de respuesta ante fallos.

El personal de seguridad necesita la garantía de que la degradación de la temporización no generará estados inseguros, registros engañosos, interbloqueos incorrectos ni fallos silenciosos de sincronización en sistemas conectados críticos.

Un programa práctico de calificación distingue los cambios temporales de frecuencia de los daños permanentes. Ambos son importantes, pero requieren controles, acciones correctivas y evaluaciones de riesgos durante el ciclo de vida diferentes.

La desviación temporal puede ser aceptable cuando la recuperación es rápida y medible. La deriva permanente, el comportamiento de reinicio inesperado o la pérdida de integridad de la salida normalmente requieren una investigación más profunda.

El plan de calificación debe vincular cada prueba con un riesgo operativo real. Las pruebas sin condiciones de uso definidas pueden producir datos, pero aun así dejar importantes brechas de implementación.

Antes de comenzar las pruebas, los equipos deben definir la función del reloj, la duración de mantenimiento requerida, la arquitectura de sincronización, el rango ambiental, el modelo de mantenimiento y las consecuencias de perder la temporización.

Comience con requisitos de estabilidad medibles

La estabilidad de frecuencia determina con qué consistencia un reloj atómico CPT mantiene su salida durante intervalos de promediado especificados, influyendo directamente en la calidad de sincronización y la incertidumbre de temporización del sistema.

La estabilidad a corto plazo se evalúa habitualmente mediante la desviación de Allan o medidas relacionadas. Muestra el comportamiento del ruido en intervalos relevantes para bucles de control, mediciones y temporización de comunicaciones.

Los intervalos de promediado más largos revelan efectos más lentos, incluida la sensibilidad térmica, el comportamiento del bucle de control, la variación ambiental y los primeros indicios de deriva que las pruebas breves pueden pasar por alto.

Los criterios de aceptación deben identificar los tiempos de promediado que son importantes operativamente. Un resultado sólido de un segundo no garantiza automáticamente un rendimiento adecuado durante horas o días.

Por ejemplo, los equipos con actualizaciones rápidas de sincronización pueden priorizar la estabilidad a corto plazo, mientras que las aplicaciones autónomas de mantenimiento requieren mayor confianza en el comportamiento a medio y largo plazo.

Utilice una referencia de medición con una incertidumbre sustancialmente menor que la del dispositivo bajo prueba. Las limitaciones de la referencia deben incluirse en el presupuesto de incertidumbre de medición informado.

Registre el tiempo de calentamiento antes de cada ejecución de estabilidad. El rendimiento del reloj atómico CPT puede cambiar considerablemente mientras los componentes ópticos, térmicos, electrónicos y de control alcanzan el equilibrio.

Los informes de estabilidad deben incluir la configuración, el voltaje de alimentación, las condiciones ambientales, el tipo de salida, los períodos de promediado, la trazabilidad de los instrumentos, el método de procesamiento de datos y cualquier dato excluido con su justificación.

Cómo probar la precisión de frecuencia y el mantenimiento

Las pruebas de precisión confirman el desfase de frecuencia del reloj frente a una referencia trazable bajo condiciones establecidas. Establecen la línea base a partir de la cual se evalúan los cambios posteriores.

Mida el desfase de frecuencia después del período de calentamiento especificado y, posteriormente, repita las pruebas en unidades representativas. Una sola muestra aprobada no puede establecer una consistencia de fabricación fiable.

Las pruebas de mantenimiento evalúan el comportamiento del reloj tras eliminar una fuente externa de sincronización. Esto es particularmente importante cuando las interrupciones de red podrían afectar la producción o la supervisión de seguridad.

La prueba debe simular escenarios de pérdida realistas, incluidas interrupciones breves, cortes prolongados, eventos repetidos de reconexión y calidad de referencia degradada, en lugar de solo una desconexión limpia.

Realice el seguimiento del error de tiempo acumulado durante el mantenimiento, no solo del desfase de frecuencia. Los usuarios del sistema experimentan errores de temporización, y su tasa de crecimiento suele ser más fácil de evaluar operativamente.

Defina qué debe hacer el producto cuando se superen los límites de mantenimiento. Los controles útiles incluyen alarmas, salidas de estado, registro de fallos, modos de respaldo controlados y protección de procesos críticos.

La recuperación es igualmente importante. Verifique que el reloj atómico CPT vuelva a adquirir la sincronización dentro de los límites de tiempo especificados, sin sobreimpulso, discontinuidades de salida ni señales engañosas de estado válido.

Para aplicaciones relevantes para la seguridad, valide de forma independiente la indicación de fallo. Un reloj no debe informar una sincronización correcta simplemente porque una señal de salida permanezca eléctricamente presente.

Por qué las pruebas de envejecimiento deben ir más allá de una simple estimación de deriva

El envejecimiento describe el cambio de frecuencia a largo plazo de un reloj atómico CPT bajo operación continua. Está influido por el comportamiento de los componentes, la temperatura de funcionamiento, el historial de estrés y las condiciones de control.

El envejecimiento inicial puede diferir del envejecimiento en fases posteriores de vida útil. Por lo tanto, la calificación debe incluir suficiente tiempo de operación para detectar efectos tempranos de estabilización, en lugar de extrapolar a partir de una medición breve.

Las pruebas de operación continua deben supervisar el desfase de frecuencia, la estabilidad, el consumo de energía, el estado de bloqueo, las alarmas internas, la amplitud de salida y los eventos de reinicio durante todo el período de evaluación.

El análisis de tendencias es más valioso que las mediciones aisladas. Representar los resultados frente al tiempo de operación transcurrido ayuda a los equipos a identificar deriva lineal, cambios escalonados, efectos periódicos y desviaciones anómalas.

Utilice un muestreo estadísticamente significativo cuando el volumen de producción y el riesgo lo justifiquen. Incluya, cuando sea posible, unidades de diferentes lotes, partidas de componentes, líneas de ensamblaje y fuentes de suministro.

El envejecimiento acelerado puede respaldar decisiones de desarrollo, pero no debe sustituir la evidencia de vida operativa realista sin un modelo de aceleración defendible y una correlación documentada con las condiciones de campo.

Después de la exposición al envejecimiento, repita las pruebas clave de línea base. Comparar la estabilidad, precisión, potencia y comportamiento de salida antes y después de la prueba revela si la degradación es reversible o permanente.

Los registros de calificación deben definir la tasa máxima de envejecimiento permitida y el intervalo esperado de recalibración. Esto convierte los datos de laboratorio en una estrategia práctica de mantenimiento y sustitución.

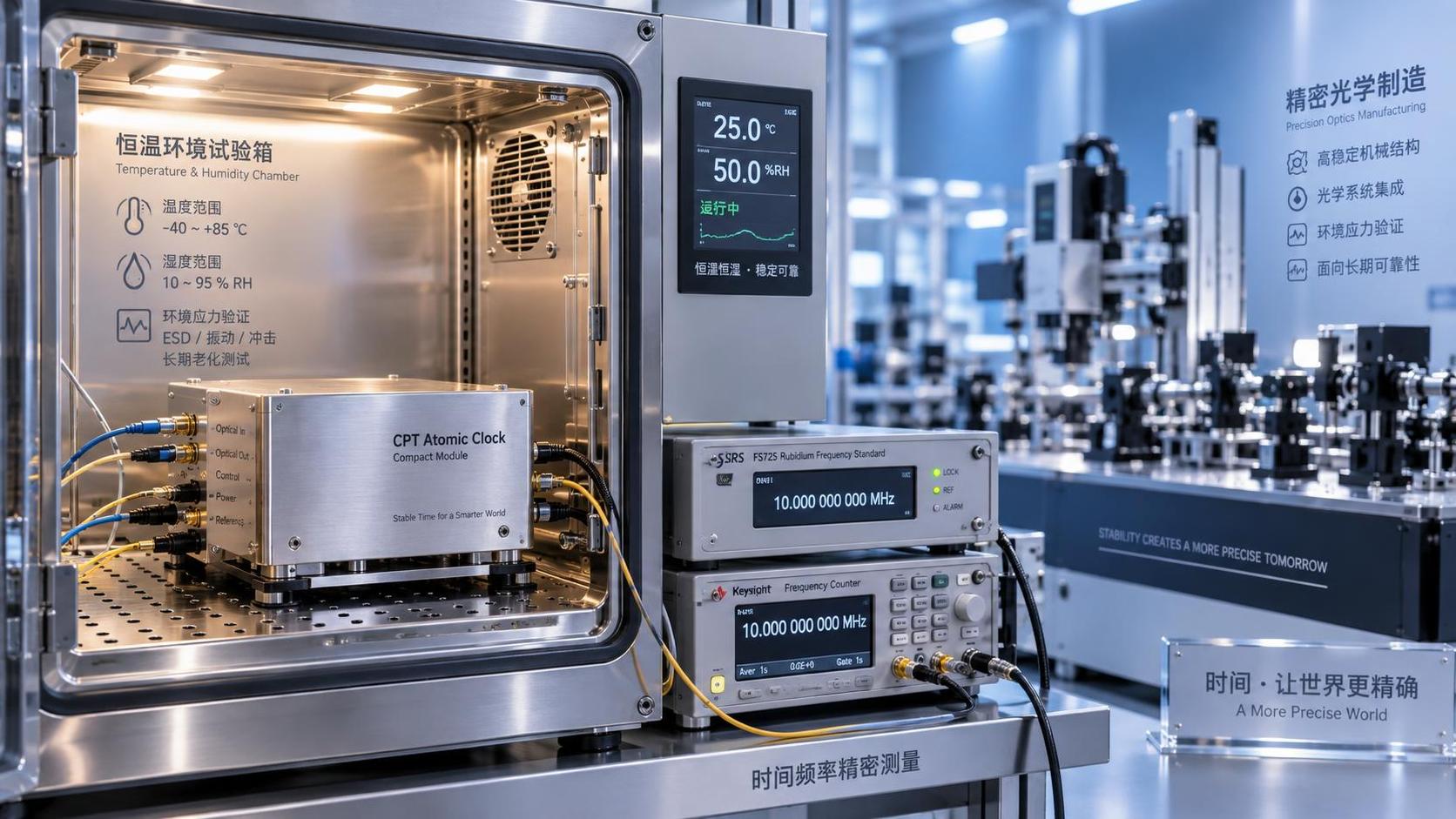

Pruebas de estrés ambiental que revelan riesgos reales de implementación

La calificación ambiental verifica si el rendimiento especificado del reloj atómico CPT se mantiene cuando las condiciones circundantes difieren de un entorno de laboratorio controlado o cambian inesperadamente durante la operación.

Las pruebas de temperatura deben cubrir el rango operativo declarado, incluido el arranque en frío, el arranque en caliente, los ciclos térmicos y los períodos de estabilización en cada extremo de temperatura.

Mida el comportamiento de frecuencia mientras cambia la temperatura, no solo después de alcanzar el equilibrio. Las transiciones rápidas pueden revelar limitaciones del bucle de control que permanecen ocultas durante las mediciones estáticas en cámara.

Las pruebas de humedad son relevantes cuando son creíbles la condensación, la exposición durante el almacenamiento o las fugas de la carcasa. El plan de pruebas debe reflejar los niveles reales de protección y los entornos de instalación.

Las pruebas de vibración y choque mecánico son importantes para equipos móviles, maquinaria industrial, sistemas de transporte e instalaciones cercanas a bombas, motores, compresores o herramientas de fabricación de alta velocidad.

Durante las pruebas de vibración, supervise la continuidad de salida y la condición de bloqueo siempre que sea práctico. Las mediciones realizadas únicamente después de la prueba pueden pasar por alto fallos intermitentes que pueden interrumpir un sistema de temporización conectado.

Las inspecciones mecánicas deben seguir a la exposición a vibración y choque. Revise los conectores, las uniones de soldadura, los elementos de montaje, los componentes ópticos, el blindaje y la integridad de la carcasa antes de devolver las unidades al servicio.

La aceptación ambiental debe considerar el tiempo de recuperación después del estrés. Una unidad que sobrevive a la exposición, pero necesita un período de recuperación incontrolado o prolongado, aún puede no cumplir los requisitos operativos.

La resiliencia de alimentación, EMC e interfaces son requisitos de seguridad

Las pruebas de calidad de alimentación determinan si el reloj mantiene una operación segura y especificada durante variaciones de suministro, ondulación, transitorios, caídas de tensión, interrupciones, polaridad inversa y condiciones de reinicio.

Los límites de voltaje de prueba deben reflejar la arquitectura real de alimentación, incluidos convertidores, respaldo por batería, pérdidas en cables, suministros compartidos y perturbaciones esperadas de cargas industriales cercanas.

Documente el comportamiento de salida durante cada evento de alimentación. Las preocupaciones críticas incluyen escalones de frecuencia, pulsos de temporización no válidos, indicaciones falsas de bloqueo, mensajes de datos corruptos y reinicios incompletos del sistema.

Las pruebas de compatibilidad electromagnética deben evaluar tanto las emisiones como la inmunidad. Un reloj atómico CPT puede instalarse junto a láseres, accionamientos, interruptores, módulos de radio e instrumentación óptica sensible.

La evaluación de inmunidad debe observar el rendimiento funcional, no solo si el dispositivo permanece encendido. Las salidas de temporización, señales de estado, interfaces de control y comportamiento de recuperación requieren revisión.

La robustez de las interfaces también merece atención. Verifique las entradas de referencia, puertos serie, puertos de temporización de red, contactos de alarma e interfaces de gestión en las longitudes de cable y condiciones de puesta a tierra previstas.

Deben considerarse los riesgos de temporización relacionados con la ciberseguridad cuando se utilice sincronización de red. La autenticación, la selección de fuentes, la gestión de alarmas y la resiliencia ante suplantación pueden afectar la distribución fiable de tiempo.

Los equipos de seguridad deben exigir un comportamiento explícito para entradas no válidas. El dispositivo debe identificar condiciones de referencia inaceptables en lugar de propagar silenciosamente tiempo o frecuencia potencialmente incorrectos.

Cree una matriz de calificación en lugar de informes de prueba aislados

Una matriz de calificación conecta cada requisito con un método de prueba, tamaño de muestra, condición ambiental, instrumento, límite de aceptación, registro de evidencia y responsable de aprobación.

Este formato ayuda a los equipos de calidad a identificar coberturas faltantes antes de la liberación. También simplifica las auditorías porque los revisores pueden rastrear un requisito directamente hasta evidencia objetiva.

Organice los requisitos en categorías de rendimiento, fiabilidad, ambiental, eléctrica, mecánica, seguridad, interfaz y documentación. Evite que una prueba amplia implique cumplimiento en todos los ámbitos.

Cada resultado debe indicar aprobado, fallido, aprobado condicionalmente o no aplicable. Los resultados condicionales requieren justificación documentada, restricciones operativas, acciones correctivas y autoridad de aprobación.

Defina las reglas de selección de muestras antes de las pruebas. Las muestras aleatorias de producción, los prototipos de ingeniería y las unidades seleccionadas manualmente por su mejor rendimiento ofrecen distintos niveles de confianza y no deben tratarse por igual.

Cuando se produzcan fallos, conserve los datos sin procesar y la configuración de prueba. Volver a probar una unidad corregida puede demostrar una mejora, pero no elimina el mecanismo de fallo original.

La investigación de la causa raíz debe determinar si un fallo está relacionado con el diseño, el proceso, el proveedor, la prueba o una condición de operación poco realista pero documentada.

Cierre la calificación solo cuando se hayan verificado las acciones correctivas. Para aplicaciones de alto riesgo, incluya pruebas de regresión para confirmar que las mejoras no hayan comprometido otras características del reloj.

Selección de límites de aceptación que respaldan las decisiones de implementación

Los límites de aceptación deben derivarse de las necesidades del sistema, no copiarse ciegamente de las hojas de datos de los componentes. El margen de reloj requerido depende de la arquitectura, la frecuencia de actualización y la consecuencia del error.

Convierta los presupuestos de temporización del sistema en límites a nivel de dispositivo. Incluya las contribuciones de redes de distribución, cables, interfaces, incertidumbre de medición, algoritmos de sincronización y sensibilidad de los equipos posteriores.

Utilice bandas de guarda cuando la incertidumbre de medición sea significativa. Una unidad cercana al límite establecido puede no proporcionar suficiente confianza para aplicaciones de fabricación sensibles a la seguridad o estrechamente controladas.

Considere tanto la operación normal como las condiciones de fallo creíbles. Una especificación de reloj puede ser aceptable durante una operación estable, pero inadecuada durante pérdida de referencia, transitorios térmicos o perturbaciones de suministro.

Para cada límite crítico, defina una acción de respuesta. Algunos ejemplos incluyen bloquear la liberación, aplicar restricciones de uso, aumentar la frecuencia de inspección, modificar los controles de instalación o iniciar trabajo de ingeniería correctiva.

El bajo consumo de energía debe evaluarse junto con la estabilidad. En instalaciones compactas o remotas, la carga térmica y las limitaciones de potencia pueden influir en el rendimiento de temporización y la fiabilidad operativa.

La calificación de proveedores debe incluir requisitos de notificación de cambios. Las sustituciones de componentes, actualizaciones de firmware, cambios de ensamblaje y cambios de calibración pueden alterar el comportamiento del reloj atómico CPT después de la aprobación inicial.

La recalificación periódica es apropiada cuando la aplicación es crítica, el diseño cambia, las condiciones de campo evolucionan o los datos de producción indican una deriva respecto a la línea base calificada original.

Conclusión: la evidencia de calificación crea una temporización fiable

Un programa fiable de calificación de relojes atómicos CPT evalúa la estabilidad, el envejecimiento, el estrés ambiental, la resiliencia de alimentación, las interfaces y la indicación de fallos como aspectos conectados del rendimiento operativo.

Para los equipos de control de calidad, el objetivo es obtener evidencia repetible de que las unidades cumplen requisitos medibles. Para los equipos de seguridad, el objetivo es un comportamiento predecible cuando las condiciones se vuelven anormales.

Los programas más sólidos comienzan con el riesgo del sistema, convierten ese riesgo en límites de aceptación y utilizan pruebas trazables para validar tanto el rendimiento como el comportamiento de recuperación.

Cuando los datos de calificación se organizan en una matriz clara, los operadores de equipos de fabricación óptica e infraestructura crítica pueden tomar mejores decisiones de liberación, mantenimiento e implementación con confianza.

En última instancia, un reloj atómico CPT debe seleccionarse y aprobarse no solo por sus impresionantes especificaciones de laboratorio, sino por su estabilidad verificada y comportamiento seguro durante todo su ciclo de vida operativo real.
