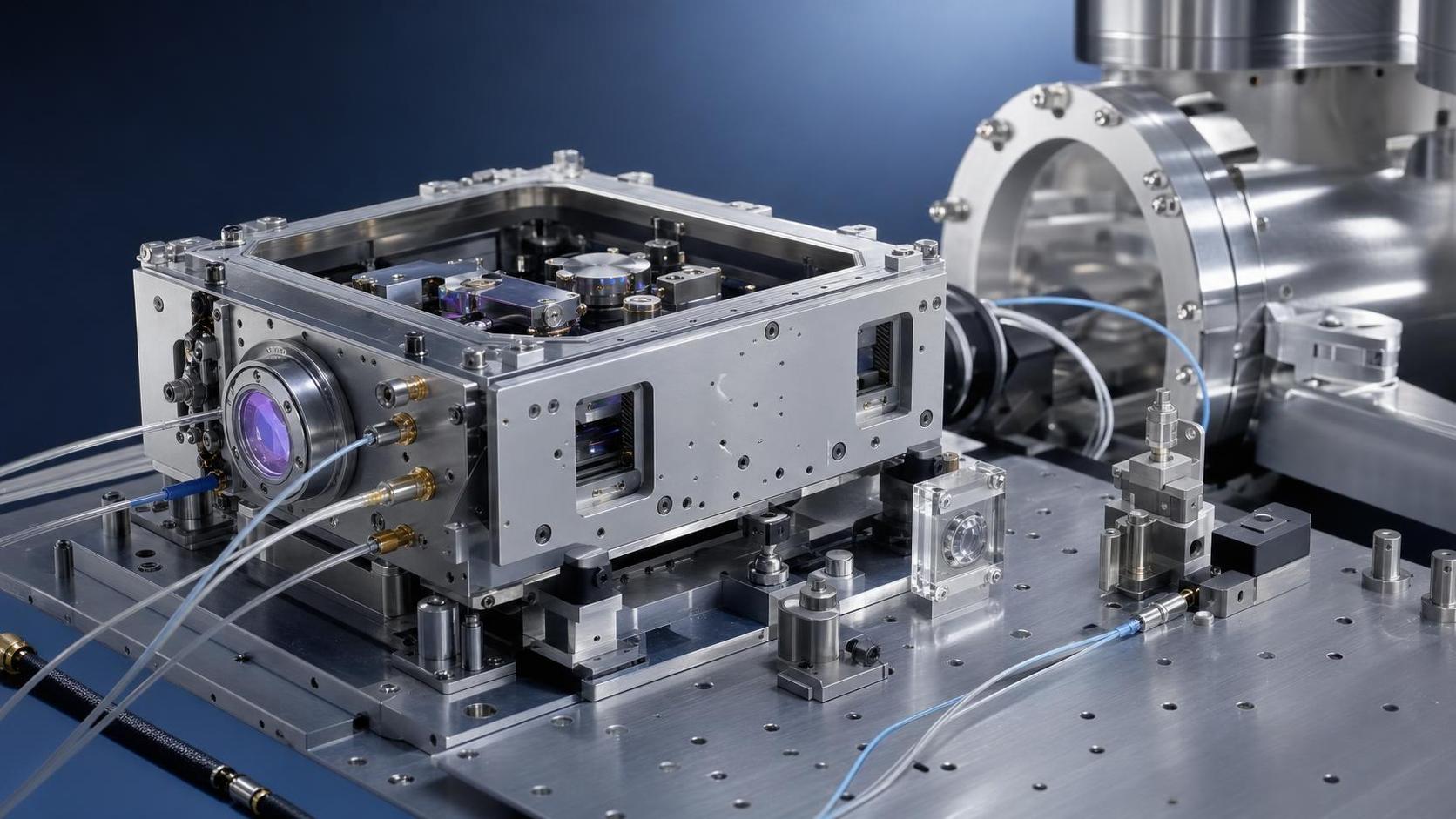

Lo que realmente necesita saber antes de integrar relojes atómicos satelitales en flujos de trabajo de fabricación óptica en LEO

Seamos realistas: si gestiona la integración de hardware de temporización atómica en una línea de fabricación óptica —o supervisa el ensamblaje final de una plataforma satelital LEO—, no está leyendo esto por teoría. Está aquí porque su último lote de unidades de rubidio presentó una deriva de 1.8 × 10⁻¹² después de 72 horas de pruebas de irradiación con protones. O porque la ventana de sincronización de su carga útil se redujo en 42 ns durante la puesta en servicio en órbita, y nadie le informó de que la especificación de endurecimiento frente a la radiación del reloj se había obtenido a partir de la exposición terrestre a Co-60, no de perfiles reales de fluencia en los cinturones atrapados.

Eso no es un fallo. Es una falta de alineación entre las tolerancias del sistema óptico, las limitaciones de la física atómica y el modelado del entorno orbital. SPACEON Electronics ha respaldado más de 30 integraciones de temporización y frecuencia para aplicaciones espaciales desde 2019; la mayoría involucraba cavidades ópticas de alta estabilidad, haces de cesio enfriados por láser u osciladores de rubidio miniaturizados de celda de vapor integrados en cargas útiles EO/IR. Lo que sigue no es una lista de verificación para marcar antes del lanzamiento. Es lo que nos habría gustado que alguien nos entregara antes de nuestra primera prueba de vacío térmico con un reloj de unidad de vuelo montado junto a un espejo Ritchey-Chrétien de 500 mm.

Comience por el entorno de radiación, no por la hoja de especificaciones del reloj

LEO no presenta una radiación «baja»; es variable, estructurada y está acoplada ópticamente. Los bordes del cinturón de Van Allen descienden por debajo de los 500 km sobre Sudamérica y el Sudeste Asiático. Los eventos de partículas solares no activan las alarmas del contador Geiger de su laboratorio, pero sí inducen transitorios de evento único en los ASIC de control del reloj cuando el satélite atraviesa la Anomalía del Atlántico Sur a las 02:17 UTC.

Solicite a su analista de misión:

• Perfiles reales de fluencia de protones (≥10 MeV) y de electrones (≥1 MeV) a lo largo de su plano orbital, no solo promedios de un «LEO típico»;
• Datos de tasa de dosis con resolución temporal para cada paso por el perigeo, alineados con el ciclo de trabajo de su carga útil;
• Si el modelo de blindaje de su nave espacial incluye la generación secundaria de neutrones procedente de los soportes ópticos de aluminio o berilio.

Si le entregan una etiqueta genérica de «MIL-STD-883 Class B» y dan el asunto por resuelto, deténgase. Esa norma cubre la dosis ionizante total, pero no dice nada sobre el daño por desplazamiento en las celdas de vapor ni sobre la acumulación de defectos paramagnéticos en resonadores de zafiro.

Valide los desplazamientos de frecuencia donde realmente importan, no solo a 1 Hz

Verá «estabilidad de frecuencia: 2 × 10⁻¹³ @ 1 s» en todas partes. Eso resulta útil si su aplicación toma muestras una vez por segundo. Sin embargo, los interferómetros ópticos necesitan coherencia de fase durante milisegundos. Los sensores estelares necesitan un jitter inferior a 5 ps RMS en anchos de banda de 10–100 kHz. Y los enlaces entre satélites exigen una desviación de Allan < 1 × 10⁻¹⁴ con τ = 100 s.

Antes de aprobar la aceptación del reloj:

1. Realice barridos de ruido de fase in situ de 10 mHz a 10 MHz, no solo ADEV integrada. La conversión ascendente inducida por la radiación en las cadenas de osciladores locales aparece como un aumento del ruido 1/f² por encima de 1 kHz.
2. Realice las pruebas con ciclos térmicos simultáneos (±5°C/hr) y flujo gamma (≥10 krad(Si)/hr). La degradación en condiciones reales no es aditiva, sino sinérgica. Hemos observado relojes que mantienen 1 × 10⁻¹³ en estado estacionario y luego saltan a 7 × 10⁻¹³ durante la fase de descenso tras la irradiación.
3. Verifique la histéresis del punto de bloqueo en el controlador de la bobina de campo C. Incluso una deriva de 0.05 nT desplaza la resonancia hiperfina del cesio aproximadamente 120 mHz. Eso equivale a 400 ps/s, suficiente para interrumpir el apuntamiento en lazo cerrado de la óptica adaptativa.

Las restricciones de fabricación óptica lo cambian todo

Su sala limpia no es una cámara de vacío. Su banco de alineación no es un agitador térmico. Y su equipo de metrología no recalibrará su interferómetro HeNe cada vez que reajuste el lazo servo de un reloj.

Lecciones difíciles aprendidas:

• No aísle térmicamente el reloj, a menos que haya modelado las rutas de conducción a través de bridas de montaje de titanio, separadores de sílice fundida y espacios rellenos de epoxi. Observamos un desplazamiento de 3.2 × 10⁻¹² causado únicamente por la expansión diferencial entre la placa base de un reloj y el soporte del colimador adyacente.
• Evite el blindaje magnético cerca de los bancos ópticos. Las camisas de mu-metal distorsionan los patrones de franjas en los interferómetros de Michelson. Utilice en su lugar bobinas de compensación pasiva, ajustadas tanto al campo terrestre como a los campos parásitos generados por el reloj; sí, la bobina de campo C también irradia.
• Etiquete cada cable, especialmente la línea de polarización de 5 V que alimenta el fotodetector del cabezal de su reloj enfriado por láser. Una resistencia de 100 Ω conectada incorrectamente provocó una pérdida de 17 dB en la relación señal/ruido de la señal de resonancia atómica. Se tardaron tres días en encontrarla.

La validación a nivel de sistema no consiste en superar una prueba, sino en saber cuándo detenerse

Recibirá informes de los proveedores sobre pruebas de radiación. La mayoría son válidos, pero solo para una configuración, una orientación y un punto de ajuste de temperatura.

Solicite:

Si el informe no incluye registros de error de fase sin procesar y con marcas de tiempo, o no especifica si el reloj permaneció alimentado durante la irradiación o si se encendió y apagó cíclicamente, está validando una ficción.

Una última cosa: no confíe en «endurecido frente a la radiación» hasta haber visto el mapa de defectos

La verdadera resistencia a la radiación no está incorporada en un número de pieza. Se cartografía átomo por átomo. En los relojes de celda de vapor, se trata de cómo se forman los defectos de Frenkel en los recubrimientos antirreflectantes de las ventanas de cuarzo bajo protones de 10 MeV. En los relojes de red óptica, se trata de los umbrales de desplazamiento de la red cristalina del ortosilicato de itrio dopado con erbio.

Recomendamos solicitar secciones transversales obtenidas mediante TEM de muestras testigo irradiadas, especialmente para cualquier interfaz óptica personalizada, como los diodos láser acoplados a fibra que alimentan el cabezal del reloj. Si el proveedor no puede compartir esos datos, suponga que el presupuesto de estabilidad a largo plazo de su reloj incluye un componente de degradación no modelado de 1–2 × 10⁻¹⁴/año.

En resumen: un reloj atómico satelital no consiste en alcanzar una especificación. Consiste en saber qué especificaciones importan para su óptica, qué márgenes son reales y dónde su validación deja de ser ingeniería y empieza a convertirse en una evaluación informada del riesgo. Empiece por ahí, no por la hoja de datos.
