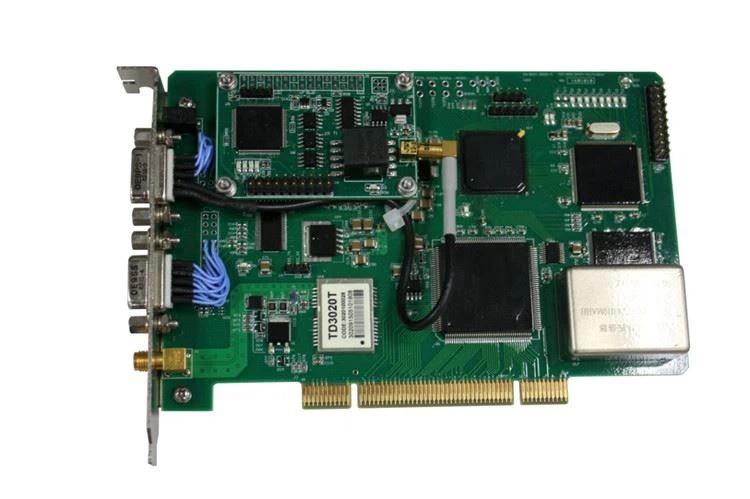

La tarjeta de código de tiempo XPCI-002H-S es una tarjeta de temporización con una interfaz de bus PCI estándar. Recibe señales de temporización de código GPS/Beidou, IRIG-B (CC) e IRIG-B (CA) para demodular datos de tiempo precisos. Proporciona servicios de sincronización horaria de alta precisión a sistemas informáticos.
El sistema informático puede leer el tiempo de sincronización y el valor de las coordenadas de la antena a través de la función API, y también puede controlar los parámetros de trabajo de la tarjeta de código de tiempo a través de la función API y monitorear el estado de trabajo de la tarjeta de código de tiempo.
Características
■ Hay una variedad de señales de temporización disponibles;
■ Oscilador de cristal de alta estabilidad incorporado;
■ Interfaz de bus PCI;
■ El controlador es compatible con el sistema operativo Windows XP/Windows 7 de 32/64 bits.
Presupuesto
Señal de entrada
Señal de satélite Beidou | Señal de satélite GPS | Señal de satélite Beidou |
Señal de RF: Banda Beidou B1 | Señal de RF: Banda GPS L1 | Nivel: RS422 |
Tiempo de captura: Inicio en caliente <10 s, Inicio en frío <60 s | Tiempo de captura: Inicio en caliente <10 s, Inicio en frío <60 s | Canales: 1 canal |
Precisión de tiempo: mejor que 50 ns | Precisión de tiempo: mejor que 50 ns | Ancho de pulso: 80±1μs |
Interfaz física: SMA | Interfaz física: SMA |
|
Canales: 1 canal | Canales: 1 canal |
|
IRIG-B (AC) | Pulso T0 |
IRIG-B (DC) | Señal de RF: Banda Beidou B1 |
Relación de modulación: 2:1~6:1 ajustable | Ancho de pulso: 80±5ms |
Carga: 600Ω entrada balanceada | Canales: 1 canal |
Canales: 1 canal | Ancho de pulso: 80±1μs |
Ancho de pulso: 80±1μs |
|
Señal de salida
Señal de Satélite GPS |
| Segundos de demodulación Beidou/GPS |
Canales: 1 canal | Pulso 1PPS | Pulso opcional (1/20/50/100 PPS) |
Canales: 1 canal | Nivel: TTL | Nivel: RS422/TTL |
Forma de onda: TTL | Canales: 1 canal | Ancho de pulso: 80ms |
Ancho de pulso: 80±1μs | Ancho de pulso: 80±1μs | Ancho de pulso: 80±1μs |
Indicador de precisión
Canales: 1 canal | Canales: 1 canal / 2 canales |
Señal de Satélite GPS | Canales: 1 canal / 2 canales |
Señal de Satélite GPS | Precisión de sincronización de la señal de pulso de salida y segundos de Beidou/GPS |
Función principal
Características ambientales
Precisión de sincronización de la señal de pulso de salida y B (DC) | Precisión de sincronización de la señal de pulso de salida y B (AC) |
<±10μs | ▪ Puede cambiar, seleccionar señales de entrada y leer el estado de la placa; ▪ Puede leer la hora, la ubicación y el número de satélites y la longitud, latitud, altitud y otra información de ubicación; ▪ Capturar T y generar dos interrupciones T y 1/20/50/100pps; ▪ Proporcionar una función de respuesta de interrupción para manejar un evento de interrupción; ▪ Con función de reinicio de software. |
