1. Descripción general

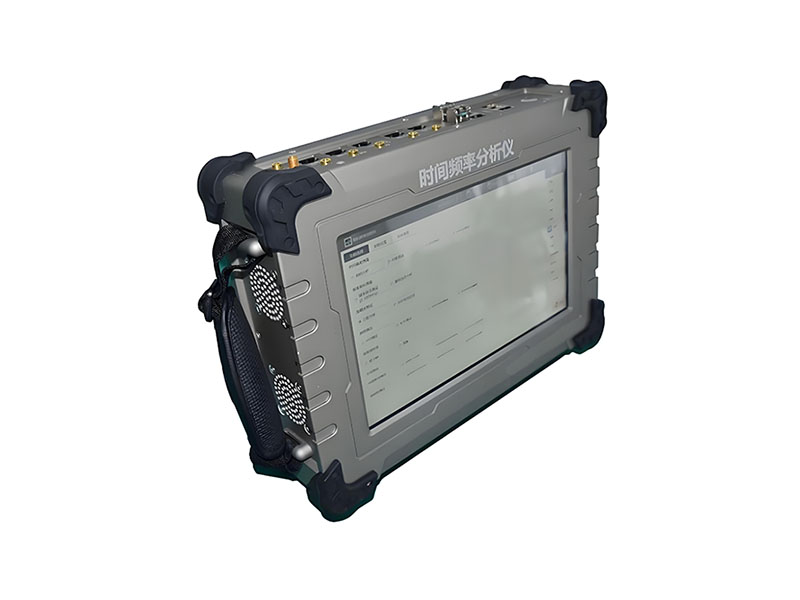

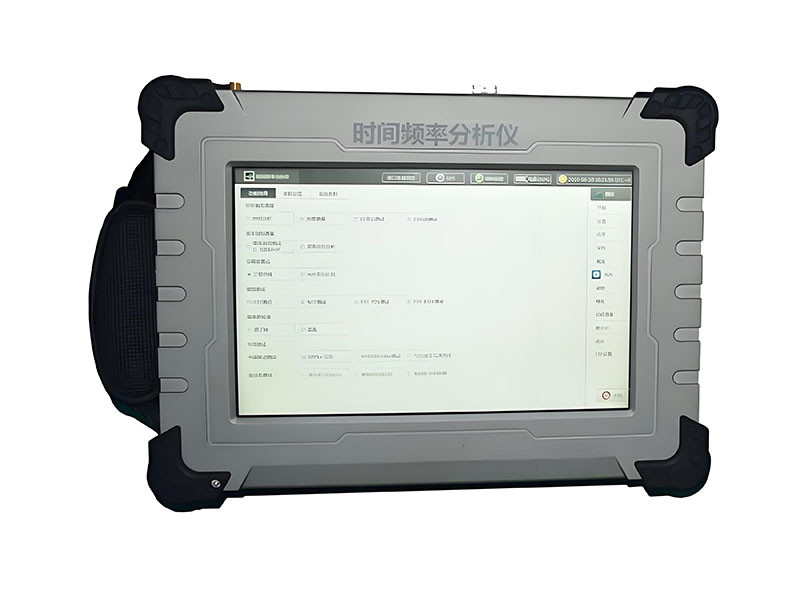

El XHTF3597C es un terminal de prueba portátil multifuncional profesional diseñado para las necesidades de prueba de sistemas de tiempo y frecuencia en diferentes campos e industrias. Permite realizar mediciones, análisis y evaluaciones de alta precisión de diversos tipos de información de tiempo y frecuencia. Resulta muy práctico para la medición del rendimiento de la frecuencia de tiempo en los campos de las comunicaciones móviles, la energía eléctrica, el transporte ferroviario, el transporte aéreo, la sincronización satelital y otros.

2. Características destacadas del producto

1) Realización de múltiples pruebas funcionales en una sola máquina: puede realizar varias pruebas como prueba de intervalo de tiempo de alta precisión, medición de frecuencia de alta precisión, análisis de fuente de tiempo/reloj, prueba de deriva de frecuencia, prueba de fluctuación, etc.

2) Terminal portátil de mano: el analizador es de tamaño pequeño, liviano y está equipado con un asa portátil, que permite realizar pruebas portátiles;

3) Largo tiempo de trabajo: batería de litio recargable extraíble de gran capacidad incorporada, que puede funcionar de forma continua durante 3 a 4 horas;

4) Fácil de usar: la pantalla táctil está equipada para una fácil operación;

5) Admite múltiples interfaces de prueba de tiempo y reloj (frecuencia);

6) Proporcionar una variedad de diferentes fuentes de referencia externas;

7) Cumplir con ITU-T, IRIG, IEEE, EIA y otras normas internacionales relevantes.

3. Funciones e indicadores

1) Puede recibir referencias de tiempo como satélite Beidou / GPS, 1PPS + TOD, IRIG-B, fuente de frecuencia externa (5 / 10MHz / G.703 2.048MHz) como punto de referencia de prueba;

2) El reloj atómico Rb de alta estabilidad incorporado se puede controlar con 10 MHz y segundos externos. La precisión de control es mejor que 1E-12;

3) Información de tiempo comprobable: 1PPS/1PPX, 1PPS + TOD, IRIG-B (AC), IRIG-B (DC), mensaje de tiempo RS232, DCF77, NTP/SNTP, PTP (IEEE1588v2), DCLS, etc.;

4) Información de reloj (frecuencia) comprobable: 1 ~ 100 MHz, G.7032.048 MHz/2.048 Mb/s (75 Ω120 Ω, alta impedancia), SyncE

5) Tiempo de red comprobable: NTP, PTP, PDV, red TOD, entre los cuales la interfaz NTP/PTP se puede configurar de forma flexible como puerto servidor/maestro y puerto cliente/esclavo, lo que es aplicable a la construcción de múltiples modelos de prueba NTP/PTP/SyncE;

6) Puede emitir señales de tiempo y frecuencia estándar: 1PPS / 1PPX, 1PPS + TOD, IRIG-B (AC), IRIG-B (DC), mensaje de tiempo RS232, DCF77, NTP / SNTP, PTP (IEEE1588v2), DCLS, 5 / 10MHz, G.7032.048MHz / 2.048Mb / s (75Ω, 120Ω), SyncE, etc.;

7) Se pueden realizar mediciones y cálculos de tiempo, reloj TIE, MTIE, TDEV y ADEV, y compararlos de acuerdo con G.811, G.812, G.813, G.823, G.8261 y otras plantillas para un análisis profundo del rendimiento de sincronización;

8) Prueba de precisión de frecuencia: 5E-13;

9) Precisión de prueba de estabilidad de frecuencia: 5E-13 / 1S, 1E-13 / 10S, 5E-14 / 100S, 1E-14 / 1000S;

10) Admite calibración de frecuencia de alta precisión de relojes atómicos Rb y osciladores de cristal;

11) Admite la vista común del satélite Beidou/GPS (CV), lo que permite realizar mediciones de alta precisión de frecuencia y tiempo a larga distancia y en tiempo real;

12) Visualización conjunta con estándares, puede generar archivos de datos estándar de comparación de protocolos RINEX, CGGTTS;

13) Admite conexión remota para pruebas de PC y control del conjunto de instrucciones, el software se puede instalar en Windows, software estándar/Galaxy Kirin y otros sistemas;

14) Almacenamiento de gran capacidad incorporado, compatible con pruebas a largo plazo; se pueden utilizar métodos de prueba manuales, automáticos y de temporización; los datos de prueba se pueden exportar a través de Ethernet (FTP, uso compartido de archivos) o USB.

4. Peso: aproximadamente 4,5 kg (con batería)

5. Suministro y consumo de energía

Adaptador de corriente, DC19V / 4,74A; batería de iones de litio recargable y la duración de la batería es de 3 ~ 4H.

6. Condiciones ambientales

Temperatura de trabajo: -20 °C ~ 40 °C;

Temperatura de almacenamiento: -40 °C ~ 70 °C;

Humedad: 5% a 95% sin condensación.

7. Confiabilidad

Vida ≥8 años

MTBF ≥100000 horas

8. Lista de empaque

Analizador de frecuencia de tiempo / 1 juego; adaptador de corriente / 1 juego; antena de satélite de succión / 1 juego; cable de prueba / varios.
