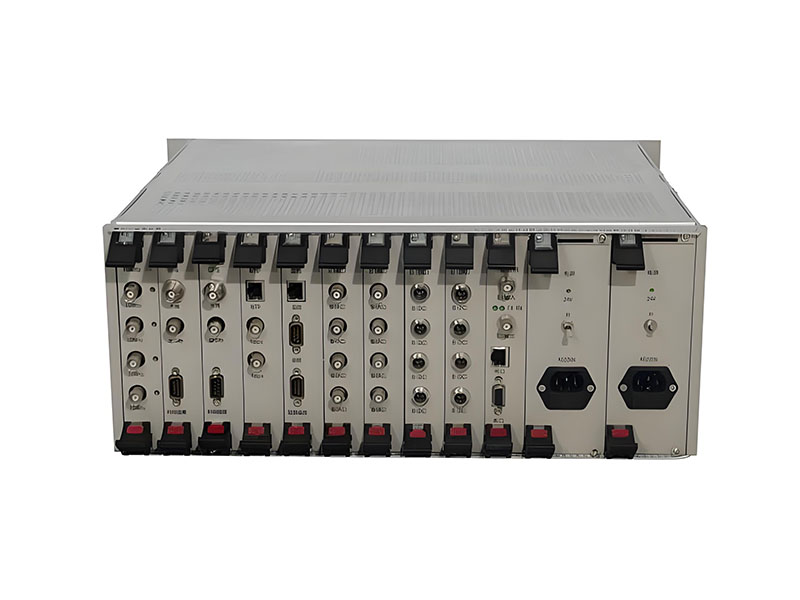

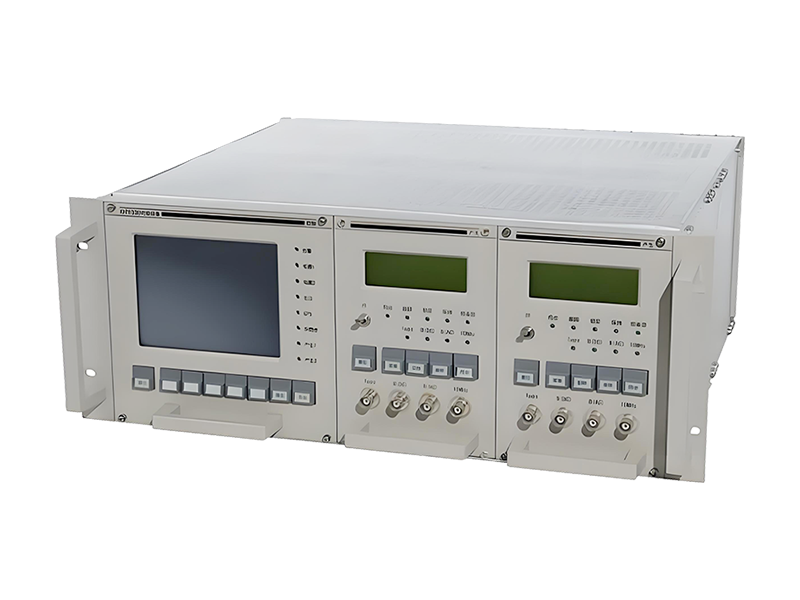

El sistema XHTF330A está diseñado con doble redundancia y alta confiabilidad y estabilidad. Se configura principalmente en un centro regional donde se requiere alta puntualidad de frecuencia y el número de usuarios finales es alto, y se requiere una sincronización de tiempo de alta precisión. La sincronización de tiempo y frecuencia se puede lograr proporcionando tiempo y frecuencia estándar a los dispositivos terminales en la misma área.
El dispositivo se usa ampliamente en la sincronización de tiempo en el campo de las comunicaciones y la navegación, y es adecuado para el entorno vehicular.
Características
Opcional con una variedad de módulos, potente;
Con GPS, Beidou, onda larga y otros métodos de sincronización;
Diseño redundante de componentes clave con detección y conmutación automáticas, alta confiabilidad;
Adopta un algoritmo de mantenimiento inteligente, alta precisión de puntualidad; Gestión de red;
Función integrada de servicio de tiempo de red NTP/SNTP/PTP;
Con función de gestión de red perfecta SNMP;;
Chasis de expansión opcional para más características y recuentos de señales.
Especificaciones
Estructura Interna

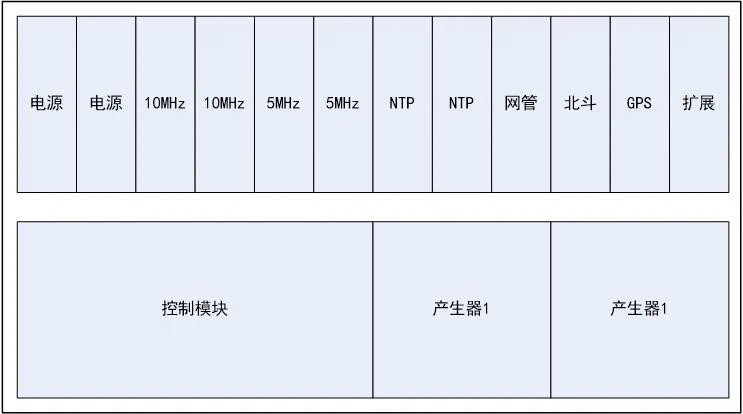

Estructura del Host de Sincronización de Tiempo XHTF330A (vista superior)

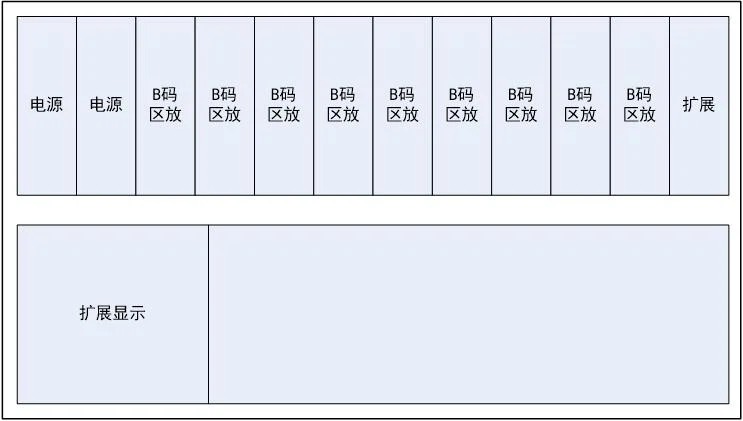

Estructura del Chasis Extendido
Configuración del Módulo
Indicador del Módulo
Módulo de Recepción GPS | Módulo de Recepción Beidou |
Señal RF | Frecuencia GPS L1 | Señal RF | Frecuencia Beidou B1 |
Precisión de Sincronización | ≤10ns | Precisión de Sincronización | ≤10ns |
Cable de antena | 30 metros | Cable de antena | 30 metros |
Supresión armónica | Secundario <30dB, tres veces <-40dB | Supresión armónica | Secundario <30dB, tres veces <-40dB |
Módulo de Generación de Código de Tiempo (opcional: OCXO y reloj atómico de Rb) |
OCXO Domado | Precisión de Domado | <1*10-12/día |
Mantener Precisión | <5*10-10/ (dentro de 24 horas) |
Estabilidad de Frecuencia | <1*10-11/1s, <5*10-12/10s |
Tasa de Deriva | <5*10-10/día |
Reloj Atómico de Rb Domado | Precisión de Domado | <1*10-12/día |
Mantener Precisión | <5*10-11/ (dentro de 24 horas) |
Estabilidad de Frecuencia | <1*10-11/1s, <3*10-12/100s |
Tasa de Deriva | <3*10-12/día |
Módulo B (DC) | Módulo B (AC) |
Módulo de 5 MHz | Módulo de 10 MHz | Módulo de 5 MHz | Módulo de 10 MHz |
Nivel de salida | RS422 | Amplitud de salida | 05~10 Vp-p |
≤20 ns | Precisión de Sincronización | Relación de modulación | ≤10us |
|
| Supresión armónica | Secundario <30dB, tres veces <-40dB |
Interfaz Física | BNC |
Módulo de 5 MHz | Módulo de 10 MHz | Módulo de 5 MHz | Módulo de 10 MHz |
Forma de onda | Onda sinusoidal | Forma de onda | Onda sinusoidal |
Amplitud | 0,5-10 Vrms | Amplitud | 0,5-10 Vrms |
Supresión armónica | Secundario <30dB, tres veces <-40dB | Supresión armónica | Secundario <30dB, tres veces <-40dB |
Supresión armónica | Secundario <30dB, tres veces <-40dB | Supresión armónica | Secundario <30dB, tres veces <-40dB |
Interfaz Física | BNC |
Módulo de temporización NTP | Módulo de sincronización PTP | Precisión de sincronización de NTP | ≤10ns |
≤10ns | Formas de 1PPS | ≤10ns | Formas de 1PPS |
1 vía | Ancho de pulso | 1 vía | Ancho de pulso |
30 ± 5 ms | Tiempo de borde ascendente y descendente | 30 ± 5 ms | Tiempo de borde ascendente y descendente |
≤20 ns | Precisión de Sincronización | ≤20 ns | Precisión de Sincronización |
Jitter | Precisión de Sincronización | Jitter | Precisión de Sincronización |
≤200 ns |
Jitter |
≤3 ns |
Jitter |
≤3 ns |
Módulo de Expansión |
Conecte el chasis de expansión para ampliar la señal de salida |
Módulo de Control | 443 × 176 × 400 |
Gestionar equipos, monitorear y mostrar señales; responder a funciones de operación de teclas |
Módulo de Gestión de Red |
Interfaz: Ethernet 10/100, protocolo: SNMP, proporcionando software de gestión |
BNC |
Ancho × Alto × Profundidad (mm) | 443 × 176 × 400 |
Chasis de rack 4U de 19 pulgadas | -40 ° C ~ +85 ° C |
