El reloj de sincronización de tiempo de la serie XHTF361 es un dispositivo de sincronización de tiempo para sistemas de energía. Utiliza tecnología de respaldo redundante de múltiples fuentes de referencia para generar una variedad de información de tiempo con alta precisión de sincronización y rendimiento puntual.
El XHTF361 ofrece a los usuarios una variedad de módulos funcionales opcionales que pueden usarse para resolver diversas aplicaciones en sistemas de energía con configuraciones flexibles.
Características
● Configuración modular flexible;
● Alta precisión y buen rendimiento;
● Soporta una variedad de señales de temporización como Beidou, GPS, PTP, código IRIG-B;
● Soporta sincronización de tiempo de red NTP/PTP;
● Soporta gestión de red SNMP, fácil de gestionar y mantener.
Especificaciones
Estructura Interna
El XHTF361A/B tiene 10 ranuras verticales, incluyendo 2 ranuras para placas de alimentación, 1 ranura para placa de entrada, 1 ranura para placa de control principal y 6 ranuras para placas de salida.

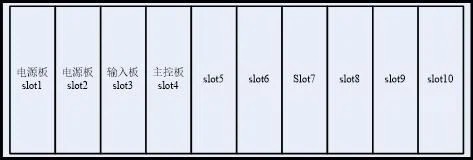

Mapa de Asignación de Ranuras
Configuración del Módulo
Señal de Entrada
Beidou | GPS | IRIG-B (DC) |
Señal RF: Beidou B1 | Señal RF: GPS L1 | Precisión de tiempo del segundo Borde de puntualidad: mejor que 1μs |
Tiempo de captura: Inicio en caliente <10s, Inicio en frío <60s | Tiempo de captura: Inicio en caliente <30s, Inicio en frío <50s | Tipo de interfaz: fibra óptica |
Precisión de sincronización: Mejor que 50ns | Precisión de sincronización: Mejor que 50ns |
|
Interfaz física: SMA | Interfaz física: SMA |
|
Señal de Salida
Señal de pulso | Código IRIG-B |
Nivel TTL:(1) Borde de puntualidad: borde ascendente, tiempo de subida <100ns(2) Precisión del borde ascendente: ≤1μs | Código IRIG-B(DC):(1) Adopta el formato IRIG-B000(2) Tiempo de subida del pulso: <100ns(3) Tiempo de fluctuación: ≤200ns(4) Precisión de tiempo del borde puntual del segundo: <1μs(5) Tipo de interfaz: nivel TTL, RS422, RS485 y fibra óptica |
Contacto estático vacío:(1) Borde de puntualidad: borde ascendente, tiempo de subida <1μs(2) Precisión del borde ascendente: ≤3μs(3) Modo de salida: colector abierto(4) Voltaje máximo Uce: 220VDC(5) Corriente máxima Ice: 20mA | Código IRIG-B(AC):(1) Adoptar formato IRIG-B120(2) Frecuencia de portadora: 1kHz(3) Jitter de frecuencia: ≤ 1% de la frecuencia de portadora(4) Amplitud de la señal (pico a pico): La amplitud es ajustable de 3V a 10V, y la relación de modulación está de acuerdo con 3:1~6:1.(5) Impedancia de salida: 600Ω, salida aislada por transformador(6) Precisión de tiempo de la puntualidad del segundo: <10μs |
RS422/RS485:(1) Borde de puntualidad: borde ascendente, tiempo de subida <100ns(2) Precisión del borde ascendente: ≤1μs |
Fibra óptica:(1) Borde de puntualidad: borde ascendente, tiempo de subida <100ns(2) Precisión del borde ascendente: ≤1μs |
Mensaje de tiempo de puerto serial |
(1) Tasa de baudios: 120, 240, 480, 960, 19200, 115200 b/s opcional(2) Salida de 1 cuadro por segundo o por minuto, o salida de 1 cuadro (frame) según solicitud, o salida de manera especificada por el usuario(3) Interfaz de nivel RS232: características eléctricas conforme a GB/T 6107-200(4) Interfaz de nivel RS422: características eléctricas conforme a GB/T 11014-1989(5) Interfaz de nivel RS485: características eléctricas conforme a ANSI/TUA/EIA 485-A-1998(6) Fibra óptica: Cuando se usa conducción de fibra óptica, la iluminación corresponde a un nivel alto, y la luz está apagada correspondiendo a un nivel bajo. |
Indicador del Sistema
Precisión de puntualidad |
(1) Configurar oscilador de cristal de alta estabilidad | <1μs/1h |
(2) Configurar reloj atómico de rubidio de alta estabilidad | <1μs/24h |
Función Principal
Función de sincronización de red PTP | Sincronización de tiempo de red NTP |
(1) Admite el protocolo IEEE 1588v2(2) Admite el modo de reloj de límite, el modo de reloj normal y el modo de reloj transparente(3) Admite el algoritmo BMC (Best Master Clock) y la conmutación de protección de fuente de reloj maestro(4) Precisión de sincronización de tiempo: <100 ns | (1) 4 interfaces de red NTP/SNTP independientes para alineación horaria de red de 4 vías (2) Precisión de sincronización horaria: <10 ms |
Dimensión
mejor que 5×10-10/día | 444× 132 × 297 |
444× 132 × 297 |
Chasis de rack 3U de 19 pulgadas |
Módulo de Gestión de Red |
443 × 176 × 400 |
Gestionar equipos, monitorear y mostrar señales; responder a funciones de operación de teclas | Características eléctricas |
Interfaz: Ethernet 10/100, protocolo: SNMP, proporcionando software de gestión | Características Ambientales |
