SPXO11 OCXO de bloqueo de fase
Bajo ruido de fase (-160dBc/Hz@1kHz)
Integrado OCXO y PLL de bajo ruido
Amplia gama de frecuencias (hasta 160MHz)
Consulta ahora →

MODELO: SPXO11-10M-100M


Características

Bajo Ruido de Fase (-160dBc/Hz@1kHz)

OCXO y PLL integrados de bajo ruido

Amplio Rango de Frecuencia (hasta 160MHz)


Parámetros Electrónicos


Requisito en REF

Parámetros

Condiciones

Mín.

Tip

Máx.

Unidades

Frecuencia Nominal

－

10.000

MHz

Tolerancia inicial

－

－

－

±0.5

ppm

Potencia de la señal

50Ωcarga

0

－

5

dBm

Ruido de fase

@ 10Hz

－

－

-130

dBc/Hz


Paquete

SPXO11 Phase-Lock OCXO (1).png


Descripción de Pines

REF: Entrada de Señal REF

ALM: Indicación de Bloqueo

G: Caja a Tierra

+V: Voltaje de Alimentación

OUT: Salida de RF

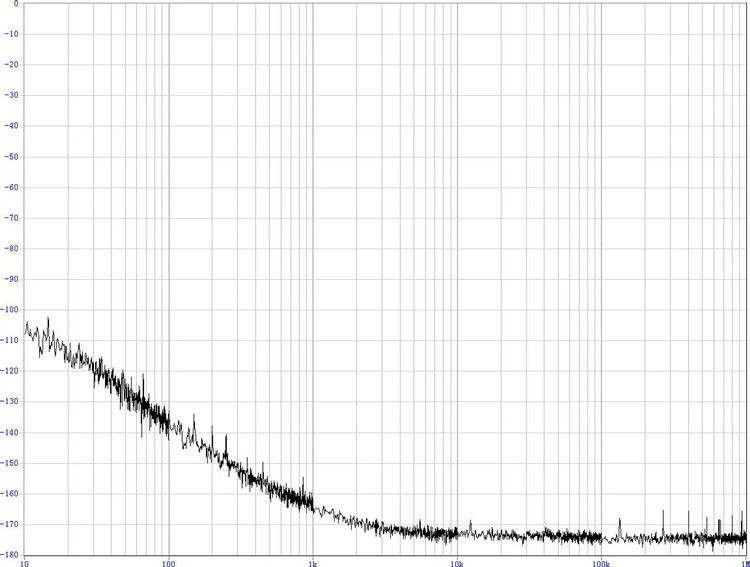

RUIDO DE FASE SSB TÍPICO

SPXO11 Phase-Lock OCXO (2).png

Notas: Consulte con la fábrica sobre otras frecuencias o requisitos especiales.
