Especificaciones

Modelo de pedido: XHTF1031R-LN

Salida: 10MHz

Forma de onda de salida: onda cuadrada CMOS de 3.3V

Nivel lógico: VL≤0.5V, VH≥+2.5V (15pF)

Tiempo de subida/caída: ＜10ns

Ciclo de trabajo: 50％±10％

Precisión: ±5E-11 al enviar @25℃

Fase a ruido (SSB): -95dBc (10Hz)

-130dBc (100Hz)

-140dBc (1KHz)

-143dBc (10KHz)

Potencia de entrada: 6W a 12V@25℃

Consumo de energía al arrancar: ≤20W (Rango completo de temperatura)

Rango de voltaje de entrada: +12V～+15Vdc

Nivel de voltaje RS232 Rx/Tx: +3.3V LVTTL

Calentamiento: 5 minutos para bloquear @ 25℃

Retroceso: ≤±2E-11

Control de frecuencia: ≥±1.5E-9 (V~5V)

Estabilidad a corto plazo: ≤5E-11/1S

≤1.6E-11/10S

≤5E-12/100S

Monitor de estado: LOCK: V-Bloqueado, 5V-desbloqueado (5V CMOS)

Tasa de deriva de frecuencia: ≤5E-12/día, 5E-11/mes

Rango de temperatura de operación: -30℃～+75℃

Coeficiente de temperatura (ambiente):

≤8E-10 (-30℃～+70℃)

≤2E-10 (40℃～+70℃)

Mantenerse bloqueado (+75℃)

Temperatura de almacenamiento: -55℃～+85℃

MTBF: 100,000 horas

Tamaño: 50.8×50.8×25 (mm3) (65 cc)

Garantía: 24 meses

Salud ambiental: RoHS

Impacto/Vibración: GR-CORE-63, sección 5.4.2, bloquear a 1.g, pico sinusoidal@5.-100Hz

Emisiones radiadas: Cumple con EN55022 Clase B

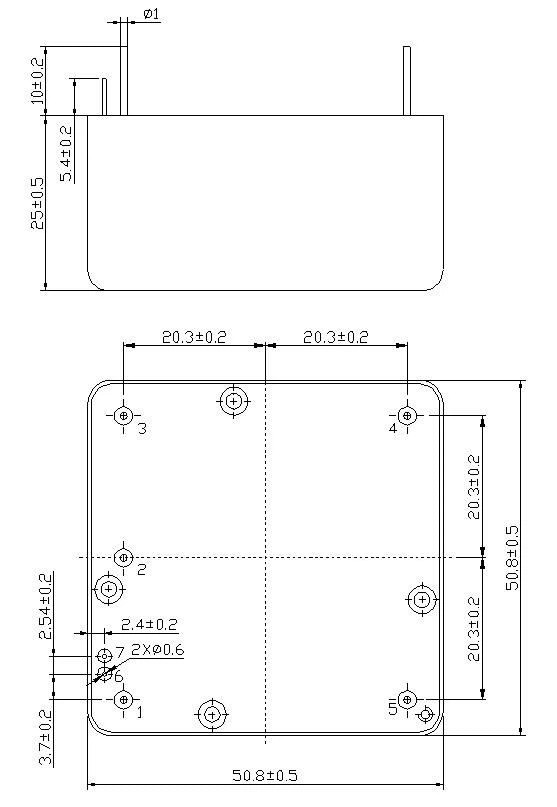

Dimensiones generales

Interfaz del conector

5 Pines coinciden con configuraciones estándar de OCXO
