Características

Reloj atómico de alta precisión y estable;

Miniatura y baja disipación de potencia;

Factor de forma pequeño (pinout OCXO estándar).

Solicitud

Fuente de frecuencia estable autónoma para equipos de audio, redes inteligentes e infraestructura de red empresarial.

Se puede utilizar para estaciones base CDMA y WiMAX.

Estándar de señal para diversas otras aplicaciones de comunicación y transmisión.

Presupuesto

Frecuencia: 10 MHz

Forma de onda: onda cuadrada CMOS

Nivel lógico: 3,3 V ACMOS

Precisión de frecuencia de la señal de salida: mejor que ±5×10-11 a +25℃.

Tiempo de bloqueo:

≤7 min estando bloqueado típico +25 ℃;

≤15 min bloqueado por debajo de -5 ℃.

Frecuencia - Coeficiente de temperatura (temperatura ambiente):

-5℃～+60℃, cambio de frecuencia ≤8×10-10;

+20℃～+40℃, cambio de frecuencia ≤2×10-10.

Retroceso: ≤2×10-11

Estabilidad a corto plazo:

1S ≤5×10-11

10S ≤1,8×10-11

100S ≤7×10-12

1000S ≤3×10-12

Estabilidad a largo plazo (deriva de frecuencia):

≤5×10-12 días;

≤5×10-11 por mes (garantía de diseño)

Efecto magnético terrestre: ≤×10-11

Fase a ruido (SSB):

10 Hz ≤ -95 dBc/Hz;

100 Hz ≤ -125 dBc/Hz;

1 kHz ≤ -135 dBc/Hz;

10 kHz ≤ -140 dBc/Hz.

Consumo de energía:

Consumo estático ≤6W (@25℃);

Consumo máximo ≤18 W (temperatura máxima)

Ajuste de frecuencia:

Ajuste del nivel eléctrico externo ≥±1,5 × 10-9 (0 V ～ 5 V) (impedancia superior a 10 K)

Adecuación ambiental:

Alimentación: +5 Vcc ± 0,1 Vcc

Temperatura de funcionamiento: -5℃～+60℃

Temperatura de almacenamiento: -55℃～+85℃

Humedad ambiente: menos del 95 % (30 ℃).

Prueba de vibración:

Parámetros de vibración (seno)

MTBF > 100.000 horas

Peso: ≤ 200g

Tamaño externo: (50,8 ± 0,5) mm × (50,8 ± 0,5) mm × (25 ± 0,5) mm (aproximadamente 65 cc)

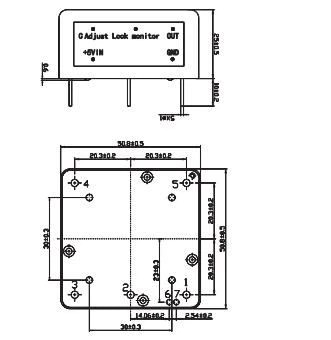

Dimensión externa
