- Tamaño: 96 mm × 76 mm × 22 mm (largo x ancho x alto), el volumen es de 160 ml;

- Alta confiabilidad: adecuado para entornos vibratorios militares terrestres;

- Amplio rango de temperatura: -45～+75℃;

- Tiempo de espera: después de ser disciplinado, puede cumplir con 5 μs/3 días (valor típico).

Solicitud

Especialmente diseñado para telecomunicaciones terrestres, vehículos, buques de guerra, etc. entornos vibratorios, se puede ensamblar en el equipo de placa, proporcionando un estándar de frecuencia de sincronización preciso y estable.

Especificación

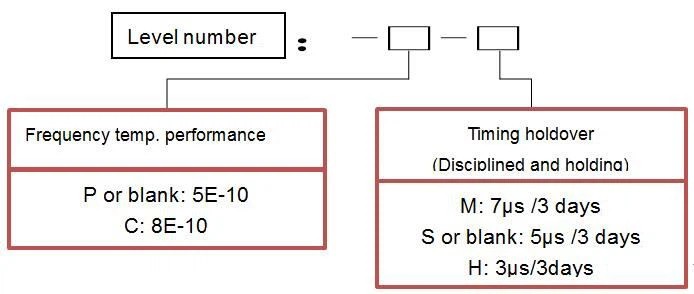

3.1 Modelo de pedido

Para satisfacer las necesidades de los diferentes clientes, utilizamos el número de producción (PN) para verificar el rendimiento. El modelo de pedido se basa en el modelo del producto y su nivel técnico. Se recomienda al cliente utilizar el siguiente método para realizar su pedido:

Por ejemplo, si el cliente solicita XHTF1022C-S, significa que el rendimiento de la temperatura de frecuencia es de 8E-10 y el tiempo de retención es de 5 μs/3 días.

3.2 Señal estándar de salida (carga de 50 Ω)

- Frecuencia: 10 MHz

- Canal: unidireccional

- Forma de onda: sinusoidal

- Voltaje: ＞5dBm

- Armónico: ＜-40dB

3.3 Precisión: ＜±5E-11 a 25℃

3.4 Tiempo de bloqueo:

- ≤5 min (@+25℃)

- ≤15 min (@-45℃)

3.5 Estabilidad de frecuencia

- ＜3×10-11/1s;

- ＜9×10-12/10s;

- ＜3×10-12/100s.

3.6 Deriva: Envejecimiento diario ＜±5×10-12

3.7 Precisión de la temperatura:

Entre -45℃～+70℃, su precisión cumple con los siguientes requisitos y se puede bloquear entre +70～+75℃.

Número de nivel P o C en blanco

Precisión: ＜5×10-10 ＜8×10-10

3.8 Repetibilidad: ＜2×10-11

3.9 Pulso de salida (la misma fuente con 10 MHz):

- Frecuencia: 1pps

- Chanel: uno

- Nivel eléctrico (latitud): ＞3V

- Tiempo de subida: ＜15 ns

- Ancho: ＞1μs

3.10 GPS Disciplina y retención de segundos externos

Función de disciplina de segundo externo: XHTF1022C se puede conectar a la referencia de segundo GPS, salida de precisión de frecuencia de disciplina del reloj atómico.

Mantenimiento de la precisión (fluctuación de la temperatura ambiente ≤5 ℃, sin vibración mecánica evidente): después de una hora de seguimiento con GPS, precisión promedio en 3 días (o mantenimiento en 3 días)

cumple con la siguiente especificación:

Nota: La fluctuación del GPS deberá ser inferior a 100 ns.

3.11 Ajuste de frecuencia

La precisión se puede ajustar a través del puerto serie, la resolución es ≤1E-12, el rango es ≥±2E-9.

3.12 Potencia y voltaje

Fuente de alimentación: +12 V ± 0,4 V CC

Voltaje: consumo inicial ＜32 W, consumo constante ＜8 W (a +25 ℃)

3.13 Temperatura de funcionamiento

-45℃～+75℃, asegúrese de que pueda bloquearse dentro de este rango y cumplir con el requisito de precisión de temperatura.

3.14 Temperatura de almacenamiento

-55℃～+85℃, la humedad es inferior al 95% (30℃).

3.15 Prueba de vibración funcional

Tabla - 2 Condición de prueba de vibración

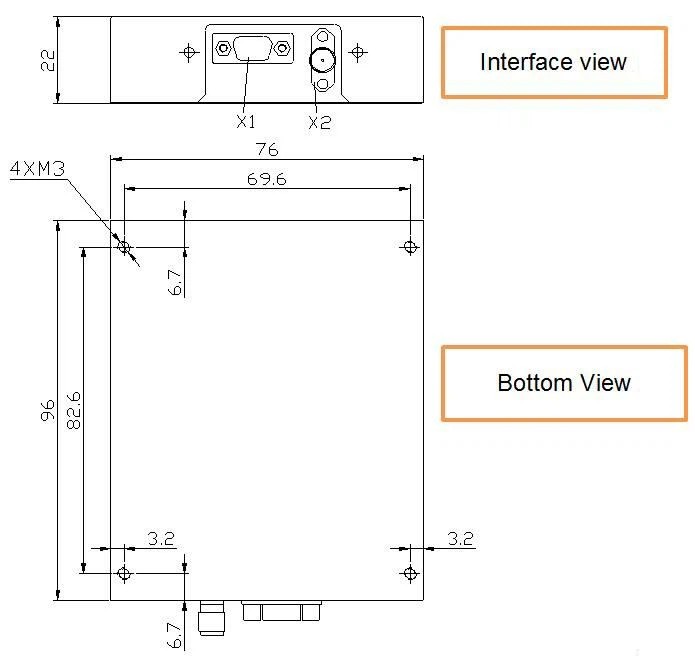

3.17 Apariencia externa

La dimensión del XHTF1022C es, su peso es ＜0,35 kg.

Tabla -3 Definición de pines de interfaz
