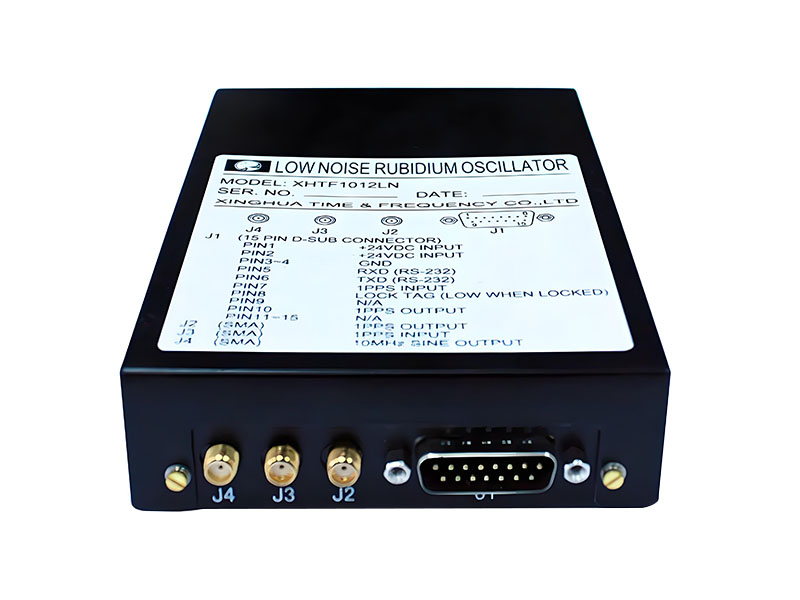

XHTF1012LN Oscilador de rubidio de bajo ruido
Consulta ahora →

Características

Ruido de fase ultra bajo;

Alta estabilidad de frecuencia a corto plazo;

Comunicación por puerto serie RS-232C;

Sincronización de entrada 1PPS, disciplina rápida.


Especificaciones principales


XHTF1012LN Low Noise Rubidium Oscillator.png

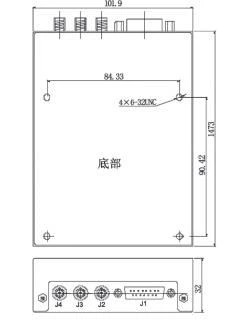

Configuración externa


Número de pines

Nombre de la característica

Número de pines

Nombre de la característica

1

+24V

9

N/A

2

+24V

10

Salida 1PPS

3

GND

11

N/A

4

GND

12

N/A

5

RXD

13

N/A

6

TXD

14

N/A

7

Entrada 1PPS

15

N/A

8

Identificación de bloqueo




J1:

DB-15ZJ


J2:

Salida 1PPS SMA


J3:

Entrada 1PPS SMA


J4:

Salida de onda sinusoidal SMA 10MHz


Conexión de pines
